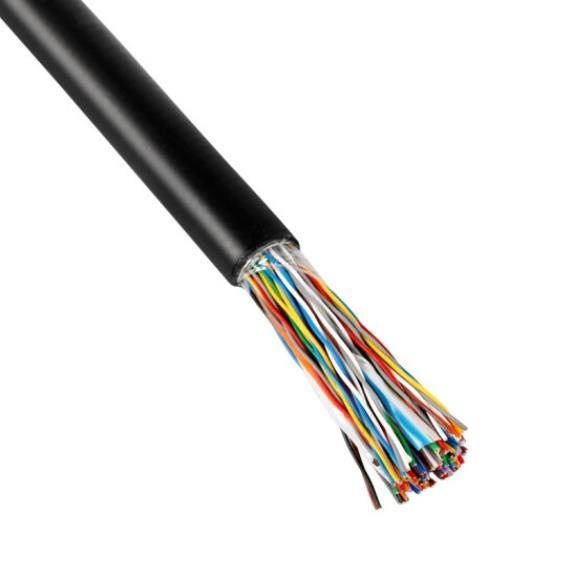

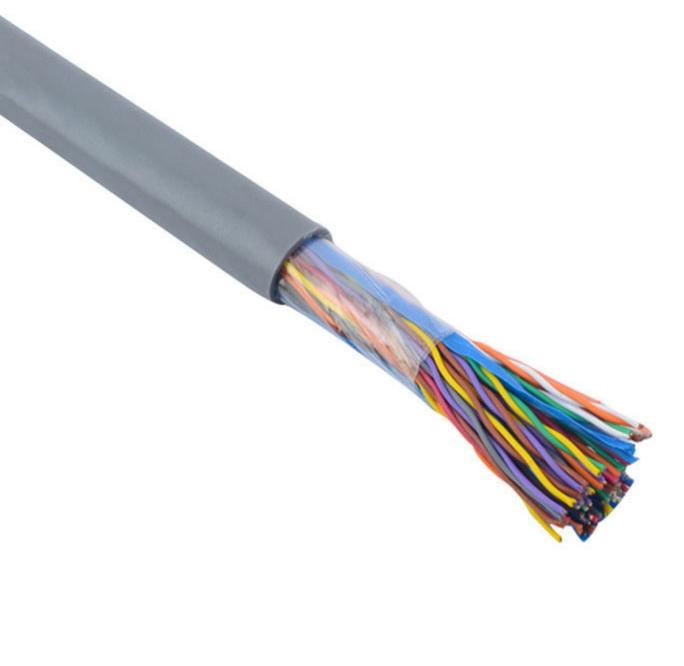

申易牌通信电缆 大对数电缆HYA HYV 20对30对50对100对
通信电缆是适用于交流额定电压500V或直流1000V及以下作传输信号、音频信号或某些自动装置固定敷设用的连接线。
描述
描述
市内通信电缆执行标准：YD/T322-1996

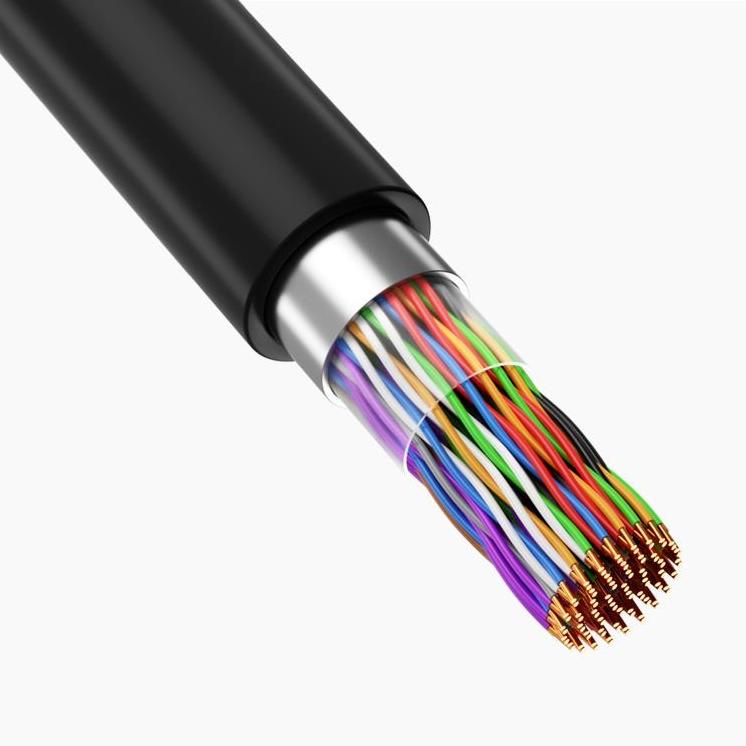

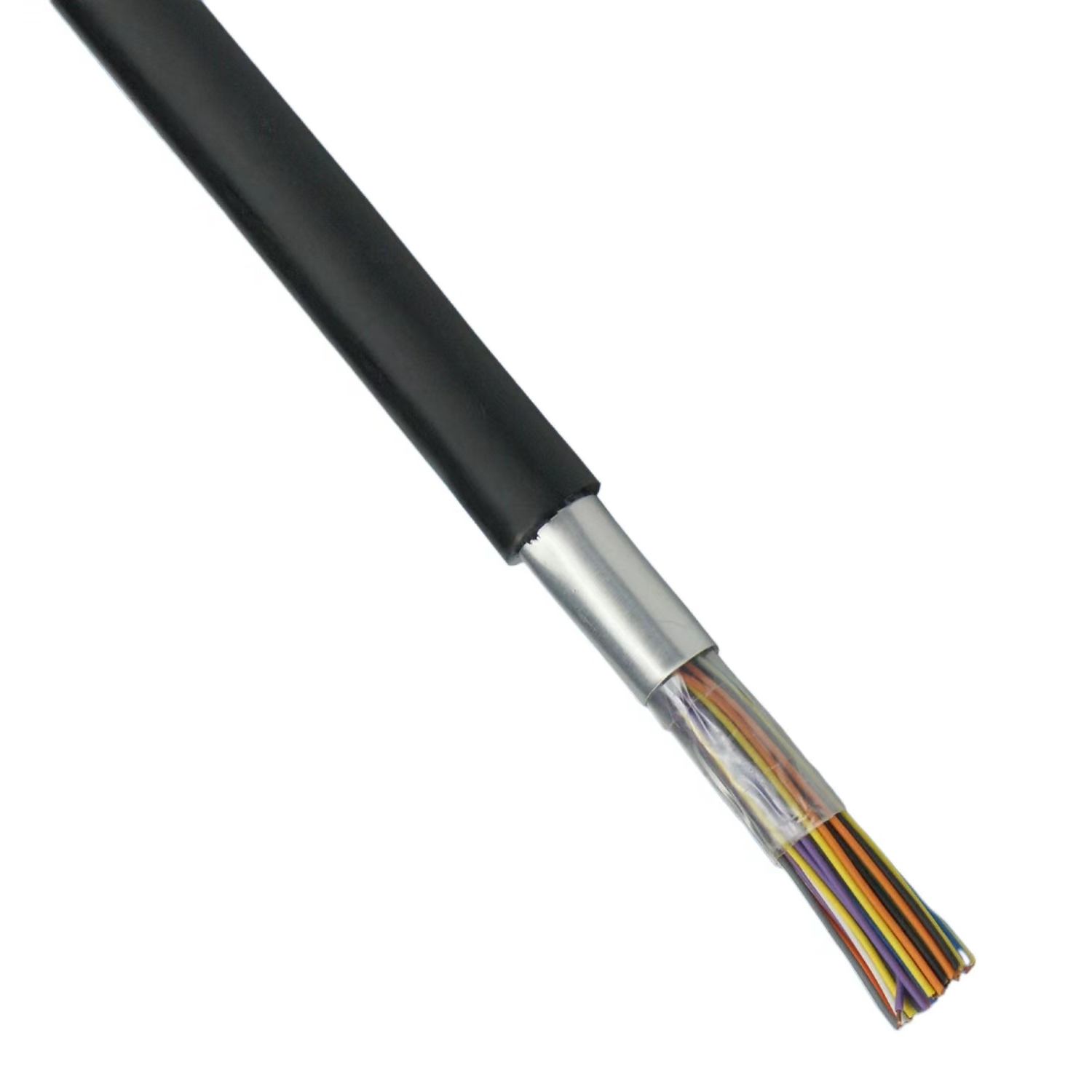

市内通信电缆结构特点： HYA型通信电缆采用全色谱绝缘，铝塑综合护套（即电缆的纵包屏蔽铝带与护套粘结成一体，形成密封护层），具有电气性能优越，施工方便的特点。
产品名称：
型 号：HYA、HYAC、HYAT、HYA53、HYAT53、HYV、HYA23、HYAT23、HYA22、HYAT22
HYA：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套
HYAT：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套
HYAC：铜芯实心聚烯烃绝缘自承式挡潮层聚乙烯护套
HYA53：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢塑带铠装聚乙烯护套
HYAT53：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢塑带铠装聚乙烯护套
HYA22：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚氯乙烯护套
HYA23：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚乙烯护套
HYAT22：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚氯乙烯护套
HYAT23：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚乙烯护套
HYV:铜芯实心聚烯烃绝缘聚氯乙烯护套
主要电气性能：
1.直流电阻:20℃，0.5mm铜线，小于等于95Ω/km。
2.绝缘电气强度：导体之间1min 1kv不击穿 导体与屏蔽1min 3kv不击穿
3.绝缘电阻：每根芯线与其余线芯接地，HYA电缆大于10000MΩ.km，HYAT电缆大于3000MΩ.km。
4.工作电容：平均值 52±2nF/km
5.远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。
| 规 格 | 铝带厚度（mm） | 聚乙烯护层厚度（mm） | 电缆近似直径（mm） | 电缆近似重量(kg/km) | -20℃线芯直流电阻≤Ω/km |
| 0.4×2×10 | 0.20 | 1.5 | 8.4 | 75 | 148.0 |
| 0.4×2×20 | 0.20 | 1.5 | 10.3 | 119 | |
| 0.4×2×30 | 0.20 | 1.5 | 11.7 | 162 | |
| 0.4×2×50 | 0.20 | 1.5 | 13.9 | 238 | |
| 0.4×2×100 | 0.20 | 2.0 | 19.1 | 453 | |
| 0.4×2×200 | 0.20 | 2.0 | 25.6 | 822 | |
| 0.4×2×300 | 0.20 | 2.0 | 30.2 | 1175 | |
| 0.4×2×400 | 0.20 | 2.5 | 35.6 | 1580 | |
| 0.4×2×500 | 0.20 | 2.5 | 39.1 | 1928 | |
| 0.4×2×600 | 0.20 | 2.5 | 42.2 | 2273 | |
| 0.4×2×800 | 0.20 | 2.5 | 47.8 | 2956 | |
| 0.4×2×1000 | 0.20 | 3.0 | 54.5 | 3724 | |
| 0.4×2×1200 | 0.20 | 3.0 | 59.1 | 4404 | |
| 0.4×2×1600 | 0.20 | 3.5 | 68.1 | 5855 | |
| 0.4×2×1800 | 0.20 | 3.5 | 71.8 | 6530 | |
| 0.4×2×2000 | 0.20 | 3.5 | 75.2 | 7202 | |
| 0.5×2×10 | 0.20 | 1.5 | 9.6 | 100 | 95.0 |
| 0.5×2×20 | 0.20 | 1.5 | 11.9 | 165 | |
| 0.5×2×30 | 0.20 | 1.5 | 13.6 | 229 | 95.0 |
| 0.5×2×50 | 0.20 | 1.5 | 16.4 | 436 | |
| 0.5×2×100 | 0.20 | 2.0 | 22.6 | 664 | |
| 0.5×2×200 | 0.20 | 2.0 | 30.7 | 1225 | |
| 0.5×2×300 | 0.20 | 2.5 | 37.5 | 1804 | |
| 0.5×2×400 | 0.20 | 2.5 | 43.0 | 2373 | |
| 0.5×2×500 | 0.20 | 2.5 | 47.3 | 2909 | |
| 0.5×2×600 | 0.20 | 3.0 | 52.3 | 3522 | |
| 0.5×2×800 | 0.20 | 3.0 | 59.3 | 4590 | |
| 0.5×2×1000 | 0.20 | 3.5 | 67.4 | 5761 | |
| 0.5×2×1200 | 0.20 | 3.5 | 73.1 | 6822 | |
| 0.5×2×1600 | 0.20 | 4.0 | 84.1 | 9055 | |
| 0.5×2×1800 | 0.20 | 4.0 | 88.7 | 10049 | |
| 0.5×2×2000 | 0.20 | 4.0 | 93.0 | 11190 | |
| 0.6×2×10 | 0.20 | 1.5 | 10.7 | 130 | 65.8 |
| 0.6×2×20 | 0.20 | 1.5 | 13.4 | 219 | |
| 0.6×2×30 | 0.20 | 1.5 | 15.5 | 304 | |
| 0.6×2×50 | 0.20 | 2.0 | 19.9 | 499 | |
| 0.6×2×100 | 0.20 | 2.0 | 26.1 | 905 | |
| 0.6×2×200 | 0.20 | 2.5 | 36.9 | 1749 | |
| 0.6×2×300 | 0.20 | 2.5 | 43.8 | 2524 | |
| 0.6×2×400 | 0.20 | 3.0 | 51.4 | 3374 | |
| 0.6×2×500 | 0.20 | 3.0 | 56.6 | 4140 | |
| 0.6×2×600 | 0.20 | 3.5 | 62.3 | 4995 | |
| 0.6×2×800 | 0.20 | 3.5 | 70.7 | 6516 | |
| 0.6×2×1000 | 0.20 | 4.0 | 80.3 | 8162 | |
| 0.8×2×10 | 0.20 | 1.5 | 12.9 | 167 | 36.8 |
| 0.8×2×20 | 0.20 | 1.5 | 16.6 | 351 | |
| 0.8×2×30 | 0.20 | 2.0 | 20.4 | 527 | |
| 0.8×2×50 | 0.20 | 2.0 | 24.9 | 816 | |
| 0.8×2×100 | 0.20 | 2.5 | 35.1 | 1572 | |
| 0.8×2×200 | 0.20 | 2.5 | 47.2 | 2950 | |
| 0.8×2×300 | 0.20 | 3.0 | 57.4 | 4384 | |
| 0.8×2×400 | 0.20 | 3.5 | 67.2 | 5843 |
1、通常用在城市的通信电缆型号：HYA、HYV、HYAC、HYAT、HYAV、CPEV、CPEV-S
2、在煤矿使用的通信电缆型号：MHYV（PUYV）、MHYA（PUYA）、MHYVR（PUYVR）、MHYAV（PUYAV）
3、用于屏蔽的通信电缆型号：HYAP、HYVP、RVSP、MHYVP、MHYVRP
4、用于铠装的通信电缆：HYA53、MHYAV22、MHYV22、MHYA32、MHYAV32、HYV22、HYAT53、HYA32、HYV32、HYV53、HYAP22、HYAP32、HYVP22、MHYVP22、MHYVRP22、MHYVRP32、MHYVP32
5、用于阻燃的通信电缆：ZRA-HYA、ZA-HYA、ZR-HYA、ZR-YJYR、ZRC-HYA、WDZ-HYA
