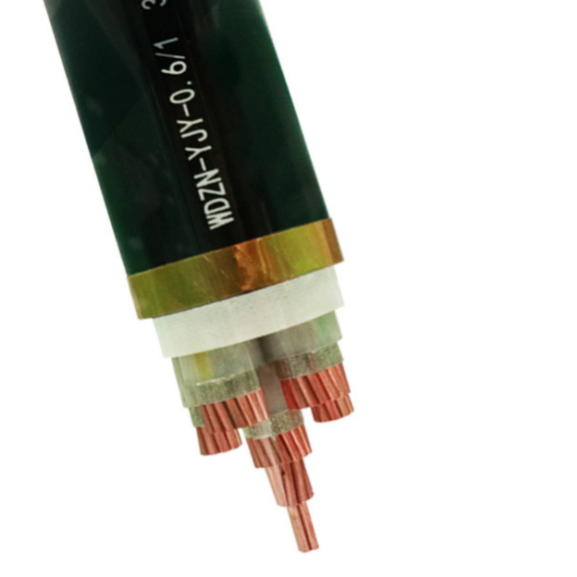

交联聚乙烯绝缘聚乙烯护套电力电缆WDZN-YJY 低烟无卤阻燃耐火
电力电缆（power cable），用于传输和分配电能的电缆，在某些场合也称为动力电缆，力缆。常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。在电力线路中，电缆所占的比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。
描述
描述
电力电缆（power cable），用于传输和分配电能的电缆，在某些场合也称为动力电缆，力缆。常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。在电力线路中，电缆所占的比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。
电力电缆执行标准：GB/T 12706-2008.
使用特性：
1、电缆敷设时的环境温度不低于0℃，否则须预先加热。电缆的敷设落差不受限制。
2、电缆敷设时的最小弯曲半径规定如下：
单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
（式中：D为电缆的实际外径，d为导体的实际外径）
短路时（最长持续5S）温度不得超过250℃
型号、名称及适用场合：
| 型号 | 名称 | 适用场合 | |
| 铜 | 铝 | ||
| YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 固定敷设在空中、室内、电缆沟、隧道或者地下 |
| YJY | YJLY | 交联聚乙烯绝缘聚乙烯护套电力电缆 | 固定敷设在室内、电缆沟、隧道或者地下 |
| YJV22 | YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 固定敷设在有外界压力作用的场所 |
| YJV23 | YJLV23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 | 固定敷设在常有外力作用的场所 |
| YJV32 | YJLV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 固定敷设在要求能承受拉力的场所 |
| YJV33 | YJLV33 | 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 | 固定敷设在要求能承受拉力的场所 |
| YJV42 | YJLV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 固定敷设在水下、竖井或要求能承受拉力的场所 |
| YJV43 | YJLV43 | 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 | 固定敷设在要求能承受较大拉力的场所 |
电缆的额定电压、标称截面及芯数：
| 型号 | 芯数 | 额定电压（KV） | ||||||||
| 0.6/1 | 3.6/6 | 6/6
6/10 |
8.7/10
8.7/15 |
12/20 | 18/20
18/30 |
21/35 | 26/35 | |||
| 铜 | 铝 | 标称截面 | ||||||||
| YJV
YJY |
YJLV
YJLY |
1 | 1.5-400 | 25-500 | 25-500 | 25-500 | 35-500 | 50-500 | 50-500 | 50-500 |
| 3 | 1.5-300 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-300 | 50-300 | ||
| 2 | 1.5-150 | – | – | – | – | – | – | – | ||
| 3+1 | 4-400 | – | – | – | – | – | – | – | ||
| 3+2
4+1 |
50-240 | – | – | – | – | – | – | – | ||
| 5 | 1.5-35 | – | – | – | – | – | – | – | ||
| YJV22
YJY23 |
YJLV22
YJLY23 |
1 | 4-400 | 25-500 | 25-500 | 25-500 | 35-500 | 50-500 | 50-500 | 50-500 |
| 3 | 2.5-300 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-300 | 50-300 | ||
| 2 | 4-150 | – | – | – | – | – | – | – | ||
| 3+1 | 4-300 | – | – | – | – | – | – | – | ||
| 3+2
4+1 |
50-240 | – | – | – | – | – | – | – | ||
| 5 | 2.5-35 | – | – | – | – | – | – | – | ||
低烟无卤电线电缆在火焰燃烧的情况下产生及少量烟雾，释放气体不含卤元素/无毒，耐火电缆通常能够在750～800℃的火焰温度下至少保持180分钟的正常运转，为人们逃生争取宝贵时间。当火灾发生时可大大减少对仪器、设备和人体的危害，因而被广泛应用于高层建筑、医院、大型图书馆、体育馆、消防指挥调度楼、车站和民用机场、旅客候车室、重点文物保护场所以及地铁、地下商场或人口密集的公共场所。
低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警，消防设备，排烟设备，以及紧急通道运输，照明等应急设施的供电线路中需要耐火的场所。
低烟无卤电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚烯烃材料，所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾，有毒气体，毒性很小。
阻燃耐火系列名称代号
| 系列代号 | 代号 | 名称 | |
| 阻燃系列 | 有卤 | ZA ZB ZC ZD |
阻燃A类 阻燃B类 阻燃C类 阻燃D类 |
| 低烟无卤 | WDZ WDZA WDZB WDZC WDZD |
无卤低烟阻燃 无卤低烟阻燃A类 无卤低烟阻燃B类 无卤低烟阻燃C类 无卤低烟阻燃D类 |
|
| 耐火系列 | 有卤 | N ZAN ZBN ZCN ZDN |
耐火 阻燃A类耐火 阻燃B类耐火 阻燃C类耐火 阻燃D类耐火 |
| 低烟无卤 | WDZN WDZAN WDZBN WDZCN WDZDN |
无卤低烟阻燃耐火 无卤低烟阻燃A类耐火 无卤低烟阻燃B类耐火 无卤低烟阻燃C类耐火 无卤低烟阻燃D类耐火 |
|
相关型号推荐：聚氯乙烯绝缘电力电缆VV
